PCB de alumínio com base de metal de 2,0 mm de espessura

  • PCB de alumínio com base de metal de 2,0 mm de espessura
  • PCB de alumínio com base de metal de 2,0 mm de espessura
  • PCB de alumínio com base de metal de 2,0 mm de espessura

PCB de alumínio com base de metal de 2,0 mm de espessura

    Preço unitário: 0.22 USD
    Quantidade de pedido mínimo: 1 Piece/Pieces
    Pacote: Embalagem a vácuo

Informação básica

Modelo: Aluminum Metal Core PCB

Descrição do produto

O que é um PCB com núcleo de metal?

Metal Core PCB (MCPCB) não é muito comum em produtos de consumo, mas abundam na indústria, aeroespacial, sistemas de iluminação, eletrônica de potência e outros campos que exigem alta confiabilidade. Os sistemas de alta potência geram muito calor, e o calor precisa ser removido rapidamente para evitar a falha de componentes. Da mesma forma, os sistemas de baixa potência podem ser expostos a altas temperaturas, e o calor precisa ser removido rapidamente para evitar danos às placas de circuito e aos componentes.
Os designs de PCBs de núcleo metálico (MCPCB) (incluindo DFM) seguem muitas das mesmas regras básicas de design que os PCBs típicos no FR4. Se você deseja projetar um novo produto em qualquer uma das áreas acima, pode ser necessário usar Metal Core PCB (MCPCB) para controlar a temperatura. Neste artigo, vou apresentar brevemente a estrutura do Metal Core PCB (MCPCB) e alguns pontos de design importantes a serem considerados antes de planejar o uso do design do Metal Core PCB (MCPCB). Essas placas têm requisitos especiais de fabricação, mas uma empresa de design adequada pode ajudar a atender a esses requisitos e garantir que a PCB possa ser produzida em massa.
Aplicação do projeto de Metal Core PCB (MCPCB)
Metal Core PCB (MCPCB) pode encontrar seu lugar em quase todos os aplicativos que geram muito calor quando o dispositivo está funcionando. Essas placas não são substitutos ideais para placas impressas de substrato de cerâmica porque são uma opção de custo mais baixo e fornecem maior condutividade térmica para remover o calor de componentes importantes. Freqüentemente, são um ponto de partida ao procurar placas de circuito para sistemas com forte capacidade de dissipação de calor. Algumas aplicações de PCB com núcleo de metal incluem:
Unidade de iluminação LED: normalmente uma placa com LEDs de alta potência é fabricada em um PCB com núcleo de metal. Essas placas fornecem uma base sólida para LEDs de alta potência (SMD e através do orifício) enquanto dissipam o alto calor na placa principal de metal.
Conversão e gerenciamento de energia: veículos híbridos, equipamentos industriais, equipamentos de telecomunicações de estação base e sistemas municipais de distribuição de energia, todos operam em alta potência. Nesses campos, PCBs com núcleo de metal são comuns.
Equipamento de energia solar: o equipamento de energia solar precisa ser particularmente robusto e funcionar em altas temperaturas e alta tensão / corrente DC. Projetos de PCB semelhantes podem ser implementados em instalações geotérmicas.
Militar (por exemplo, submersíveis, aviões): A placa de circuito impresso com núcleo de metal pode dissipar rapidamente o calor, mantendo os componentes eletrônicos longe de equipamentos eletrônicos que possam estar localizados perto de fontes de alto calor, como motores ou sistemas de exaustão.
Em muitas outras áreas, alta confiabilidade e rigidez estrutural também são cruciais, o que torna as placas de núcleo de metal uma excelente escolha. Depois de começar a estudar os requisitos de empilhamento e layout dessas placas, torna-se menos óbvio como projetá-las de fato. Podem ser feitas placas de núcleo metálico multicamadas? Pode ser dupla face? Como lidar com as vias no processo de fabricação? Todas essas são questões importantes relacionadas ao DFM de PCBs de núcleo de metal.
DFM para PCB com núcleo de metal
Como outras PCBs, se você deseja garantir a operação bem-sucedida da fabricação de protótipos de PCB de alta qualidade, é necessário seguir as diretrizes específicas de DFM. O processo usado para placas de núcleo de metal é diferente do processo de empilhamento de PCB típico envolvendo laminados de tecido de vidro, portanto, eles tendem a adotar regras de DFM diferentes. A figura abaixo mostra uma pilha típica de uma placa de circuito impresso com núcleo metálico de dupla face.

Aluminum Metal Core Pcb Jpg
Observe que a pilha pode ser tecnicamente adaptada como uma placa multicamadas, onde o núcleo de metal tem vários dielétricos em cada lado. Ou você pode fazer a placa de circuito de um só lado, deixando a parte de trás do núcleo de metal exposta. Ao projetar uma placa de circuito impresso com núcleo de metal, os seguintes são os pontos de fabricação que precisam ser prestados atenção:
Núcleo de metal aterrado
O suporte de metal no PCB pode funcionar como um grande plano de aterramento ou um grande dissipador de calor. Se a placa precisar usar HDI PCB / placa de alta frequência, use a placa de metal traseira como um plano de aterramento maior para fornecer alguma blindagem. Se um plano de energia for usado na placa, ele também pode fornecer alguma capacitância plana.
Além disso, o núcleo de metal pode ser usado como um grande dissipador de calor, especialmente se estiver exposto. O último aspecto é muito útil quando a placa precisa ser instalada perto de uma fonte de alta temperatura. Nesse caso, ao conectar a parte superior a uma fonte de alimentação padrão, é melhor não aterrar a parte traseira. Isso evita loops de aterramento. Isso também dissipará o calor diretamente no dissipador de calor muito grande, o que ajuda a reduzir a temperatura da superfície.
Furo em painel único
O orifício pode ser colocado no núcleo de metal da placa de circuito impresso, como orifício de montagem ou como orifício de passagem padrão em uma placa de dupla face. Se os orifícios forem usados ​​apenas para instalar o conjunto de orifício de passagem em um único painel, esses orifícios não devem ser banhados para evitar curtos-circuitos. Isso é feito fazendo orifícios nos orifícios de montagem e preenchendo os orifícios com epóxi ou gel não condutor. Em seguida, tampe o orifício para que possa ser instalado no nível superior.

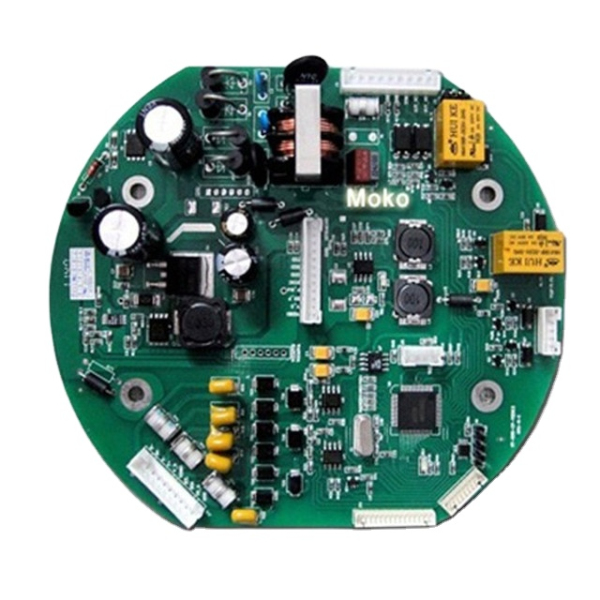

Aluminum Base Power Board Jpg
Furo na placa de dupla face
Em uma PCB de núcleo metálico de dupla face, alguns componentes podem ser instalados em ambos os lados e as vias revestidas precisam ser colocadas entre as camadas de sinal. Pré-perfuração → enchimento isolante → re-perfuração → processo de galvanoplastia para formar furos passantes, portanto, algumas dificuldades serão encontradas na fabricação. Este processo levará mais tempo e causará custos adicionais, mas foi projetado para evitar curto-circuito nas vias. No layout do PCB, é melhor usar o anti-pad para indicar a área ao redor da via que precisa ser preenchida com material de enchimento isolante. Certifique-se de ajustar o tamanho da máscara de solda para atender ao padrão IPC-2221.
O DFM não é muito diferente do PCB padrão em outros aspectos do projeto de PCB com núcleo de metal, embora as ferramentas CAD não sejam usadas para projetar essas placas de circuito. O front-end de equipamentos eletrônicos de potência precisa seguir algumas pequenas regras, especialmente IPC-2221 (regras de fluência e liberação), bem como outras normas para defesa nacional e aeroespacial.

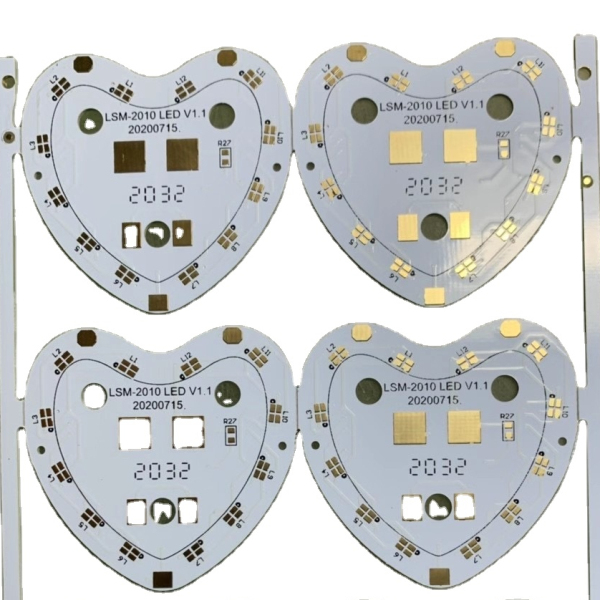

Metal aluminum LED board
