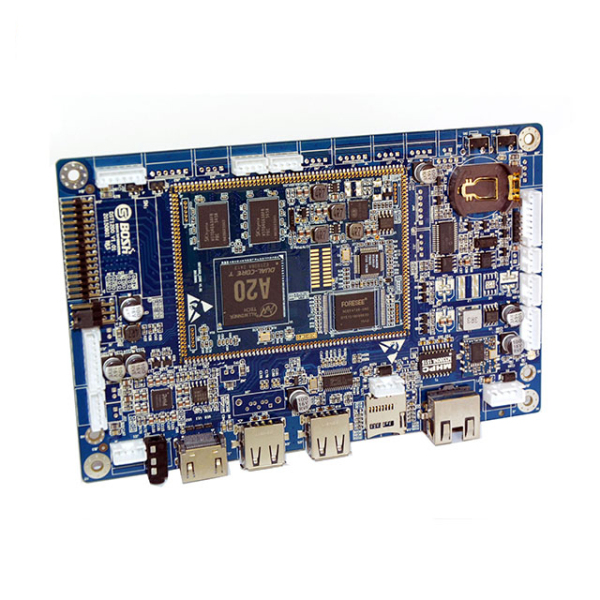

Fábrica especializada de montagem de PCB e testes de PCBA

  • Fábrica especializada de montagem de PCB e testes de PCBA
  • Fábrica especializada de montagem de PCB e testes de PCBA
  • Fábrica especializada de montagem de PCB e testes de PCBA

Fábrica especializada de montagem de PCB e testes de PCBA

    Preço unitário: 0.5 USD
    Quantidade de pedido mínimo: 1 Piece/Pieces
    Pacote: Pacote de vácuo e ESD

Informação básica

Modelo: Factory SMT Pcb Assembly

Descrição do produto

O que é a montagem do SMT PCB?

A maioria dos sistemas de controle de alta tecnologia que usamos são quase produzidos por equipamentos SMT, como HDI PCB. A maior vantagem é que cada parte tem uma densidade de fiação muito alta por unidade de área e encurta a linha de conexão. Melhorando assim o desempenho elétrico.
SMT (Surface Mount Technology) da PCBA Manufacturing é uma tecnologia de junção eletrônica que usa equipamento profissional de montagem automática para colar e soldar diretamente componentes eletrônicos montados na superfície na superfície da placa de circuito. Atualmente é o mais popular na indústria de montagem eletrônica. Tipo de tecnologia e habilidade.
Processo de produção SMT
01 Máquina de colocação programável
De acordo com o mapa de localização de posicionamento de BOM de amostra fornecido pelo cliente, prossiga para programar as coordenadas de posicionamento dos componentes eletrônicos. Em seguida, a primeira peça é combinada com os dados de processamento de patch SMT fornecidos pelo cliente.
02 Imprimindo pasta de solda
A pasta de solda é impressa nas almofadas da placa PCB com um estêncil para se preparar para a soldagem dos Componentes Eletrônicos. O equipamento utilizado é uma máquina de impressão de tela (máquina de impressão), localizada na linha de frente da linha de produção de processamento de patch SMT.
03 SPI
Detector de pasta de solda, para detectar se a impressão da pasta de solda é boa, se há algum fenômeno indesejável, como estanho pequeno, vazamento e estanho excessivo.
04 Patch
O SMD de componentes eletrônicos é instalado com precisão na posição fixa do PCB. O equipamento utilizado é uma máquina de colocação, localizada atrás da máquina de impressão da tela na linha de produção SMT. As máquinas de montagem são divididas em máquinas de alta velocidade e máquinas de uso geral.
Máquina de alta velocidade: usada para colar componentes eletrônicos com grande espaçamento de chumbo e pequenos componentes eletrônicos.
Máquina de uso geral: passo de pino pequeno (pino denso), componentes de grande volume.
05 Derretimento da pasta de solda em alta temperatura
é principalmente para derreter a pasta de solda em alta temperatura e, após o resfriamento, fazer com que os componentes eletrônicos SMD e a placa PCB sejam firmemente soldados juntos. O equipamento utilizado é um forno de refluxo, localizado atrás da máquina de colocação na linha de produção SMT.
06 Limpeza
Sua função é remover resíduos de solda, como fundentes, prejudiciais ao corpo humano na placa PCB montada. O equipamento utilizado é uma máquina de lavar roupa, o local não pode ser fixo, pode ser online ou offline.
07 AOI
Detector óptico automático, para detectar se os componentes soldados têm soldagem ruim, como lápide, deslocamento, soldagem vazia, etc.
08 Inspeção visual
Os principais itens da inspeção manual: se a versão PCBA é a versão alterada; se o cliente exige que os Componentes eletrônicos usem materiais ou componentes substitutos de marcas e marcas designadas; IC, resistor eletrônico e capacitor, interruptores e outros componentes direcionais Se a direção está correta; defeitos após a soldagem: curto-circuito, circuito aberto, peças falsas, soldagem falsa.
09 Retrabalho
Sua função é retrabalhar a placa PCB que não foi detectada. As ferramentas utilizadas são ferros de soldar, estações de retrabalho, etc. Configuradas em qualquer posição da linha de produção.
Pacote de 10
Os produtos qualificados serão embalados separadamente. Os materiais de embalagem geralmente usados ​​são sacos plásticos de bolhas antiestáticos, algodão eletrostático e bandejas de bolhas. Existem dois métodos principais de embalagem. Uma é usar sacos plásticos de bolhas antiestáticos ou algodão eletrostático em rolos e embalagens separadas, que atualmente é o método de embalagem mais comumente usado; a outra é personalizar a bandeja de bolha de acordo com o tamanho do PCBA. Coloque a embalagem em uma bandeja de bolha, principalmente para placas de PCBA que são sensíveis a agulhas e têm componentes SMD vulneráveis.
SMT é a tecnologia central no processo de fabricação SMT. A velocidade da correção é geralmente o gargalo que restringe a eficiência da produção. A capacidade de produção diária depende muito da velocidade da correção. A máquina de colocação também é o equipamento mais caro em toda a linha de produção. A qualidade da máquina de colocação é geralmente o padrão para medir a qualidade da linha de produção.

Multilayer Pcba Pcb Assembly Factory Jpg
A fabricação de PCBA seleciona o método de montagem apropriado de acordo com os requisitos específicos dos produtos de montagem de PCB e as condições do equipamento de montagem de PCB, que é a base para a produção de montagem de PCB eficiente e de baixo custo e o conteúdo principal do projeto de processamento de chips SMT. A chamada tecnologia de montagem de superfície refere-se à colocação de componentes em forma de chip ou componentes miniaturizados adequados para montagem de superfície na superfície da placa de circuito impresso de acordo com os requisitos do circuito, usando processos de soldagem como soldagem por refluxo ou solda por onda para PCBA Assemble, constitui a tecnologia de montagem de componentes eletrônicos com determinadas funções.
Na placa de circuito impresso THT tradicional, os componentes e as juntas de solda estão localizados em ambos os lados da placa, enquanto na placa de circuito impresso SMT, as juntas de solda e os componentes estão no mesmo lado da placa. Portanto, na placa de circuito impresso do patch SMT, o conjunto de passagem é usado apenas para conectar os fios em ambos os lados da placa de circuito. O número de orifícios é muito menor e o diâmetro dos orifícios é muito menor, o que pode aumentar a densidade de montagem da placa de circuito. Muito melhorado.
1. Método de montagem mista SMT de um lado
O primeiro tipo é o Conjunto Misto de um lado, ou seja, os componentes SMC / SMD e plug-in através do orifício (17HC) são distribuídos em lados diferentes do Conjunto Misto de PCB, mas sua superfície de solda é apenas de um lado. Este tipo de método de montagem usa PCB de um lado e solda por onda (atualmente a solda por onda dupla é geralmente usada), e há dois métodos de montagem específicos.
(1) Cole primeiro. O primeiro método de montagem é chamado de método de primeira fixação, ou seja, o SMC / SMD é conectado ao lado B (lado da soldagem) do PCB primeiro e, em seguida, o THC é inserido no lado A.
(2) Método de pós-colagem. O segundo método de montagem é denominado método pós-fixação, que consiste em inserir primeiro o THC no lado A da placa de circuito impresso e, em seguida, montar o SMD no lado B.
Factory Smt Pcb Assembly Jpg
2. Método de montagem híbrida dupla-face SMT
O segundo tipo é a montagem híbrida de dupla face. SMC / SMD e T.HC podem ser misturados e distribuídos no mesmo lado do PCB. Ao mesmo tempo, SMC / SMD também pode ser distribuído em ambos os lados do PCB. O conjunto híbrido de dupla face adota PCB de dupla face, soldagem de onda dupla ou soldagem por refluxo. Neste tipo de método de montagem, também existe uma diferença entre SMC / SMD ou SMC / SMD. Geralmente, é razoável escolher de acordo com o tipo de SMC / SMD e o tamanho do PCB. Normalmente, o primeiro método é mais. Dois métodos de montagem são comumente usados ​​neste tipo de montagem.
(1) SMC / SMD e FHC no mesmo lado, SMC / SMD e THC estão no mesmo lado do PCB.
(2) SMC / SMD e iFHC têm métodos laterais diferentes, coloque o chip integrado de montagem em superfície (SMIC) e THC no lado A do PCB e coloque o SMC e o transistor pequeno (SOT) no lado B.
Neste tipo de método de montagem, o SMC / SMD é montado em um ou ambos os lados da PCB e os componentes com chumbo que são difíceis de serem montados na superfície são inseridos na montagem, de modo que a densidade da montagem é bastante alta.

Electronic Product Oem Pcb Assembly Jpg
O método de montagem de PCB e o fluxo de processo de processamento de chip SMT dependem principalmente do tipo de componente de montagem em superfície (SMA), os tipos de componentes usados ​​e as condições do equipamento de montagem. Em geral, o SMA pode ser dividido em três tipos: Montagem mista de um lado, Montagem mista de dois lados e montagem de superfície completa, um total de 6 métodos de montagem. Tipos diferentes de SMA têm métodos de montagem diferentes e o mesmo tipo de SMA também pode ser montado de forma diferente.

HAODA ELECTRONIC CO.,LIMITED

 HAODA ELECTRONIC CO., LIMITED é especializada em serviços de PCB turn-key de alta velocidade: design de PCB, fabricação de PCB, PCBA e fornecimento de componentes, oferecemos serviços para cerca de 4000 clientes em todo o mundo. HAODA ELECTRONIC CO., LIMITED é uma fábrica local focada nos fabricantes de PCB de "várias espécies, tempo de entrega curto e protótipo rápido" em Shenzhen. A empresa acumulou muitas vantagens ao longo dos anos em protótipo de PCB, produção em massa de PCB, com a ajuda de muitos anos de experiência na indústria de PCB e precipitação de tecnologia, a reputação da empresa continua a melhorar, a qualidade do produto foi reconhecida por clientes de diferentes tipos, todos pelo mundo...

Podemos atendê-lo:

  • Placa FR4 de camada 0-18:

Lâmpada noturna com base em LED de 1 camada
Circuitos de linha de energia de 4 camadas
Circuitos de laser de 6 camadas
Circuitos de controlador de motor de botão de 8 camadas
12 Layer Touch Activated Switch Circuits

  • Quick Turn PCB:

12 horas para PCB de 2 camadas
24 horas para PCB de 4 camadas
48 horas para PCB de 6 camadas


  • Placa de alta frequência

Roger 4003 cartão impresso
Roger 4350 placa impressa
laminados revestidos de cobre à base de cerâmica
placa impressa com fiação múltipla
PCB de controle industrial

HDI PCB
PCB de BVH (enterrado / cego por meio de orifício)
Placa híbrida Ro4350B + FR4
PCB resistente a chamas
Metal Core PCB (MCPCB)
  • Placa Rigid-Flex

6 camadas rígida-flex imersão ouro PCB
PCB de BVH (enterrado / cego por meio de orifício)
Impedância característica CPB
PCB resistente a chamas
Metal Core PCB (MCPCB)

  • Placa de base de alumínio

Placa de alumínio 2.0W LED
Placa de alumínio 3.0W LED
PCB de comunicação
Placa de base de alumínio
Placa de alumínio LED

  • Produtos de montagem PCB

Conjunto de orifício
Montagem de PCB da Turquia
Fabricação de PCBA
Montagem em superfície (SMT) e Montagem BGA
Conjunto de construção de caixa
Montagem Mista

  • Sourcing de componentes PCBA

Parting Sourcing
Componentes eletrônicos
Conectores eletrônicos
Conectores de cabo Conectores de E / S
originalidade eletrônica IC
Resistor e capacitor eletrônico
